반도체 제조는 나노미터(nm) 단위의 미세 작업이 수백 번 이상 반복되는 고도의 정밀 공정이다. 회로가 미세화되고 적층 구조가 복잡해질수록 육안으로는 파악할 수 없는 미세한 변수들이 수율에 결정적인 영향을 미친다.

기반기술 직무 내 DMI(Defect Analysis & Metrology & Inspection)는 나노 세계의 상태를 데이터로 시각화하고 정량화하는 조직이다. 제품 개발과 양산 전 과정에서 발생하는 패턴 변화와 결함을 검출하는 핵심 계측 기술을 개발·운용한다. 이를 통해 문제가 발생하기 전 징후를 포착하거나 해답을 제시하는 ‘반도체 제조의 내비게이터’이자 ‘종합 검진 설루션’으로 기능하며, 수율과 품질 확보를 지원한다.

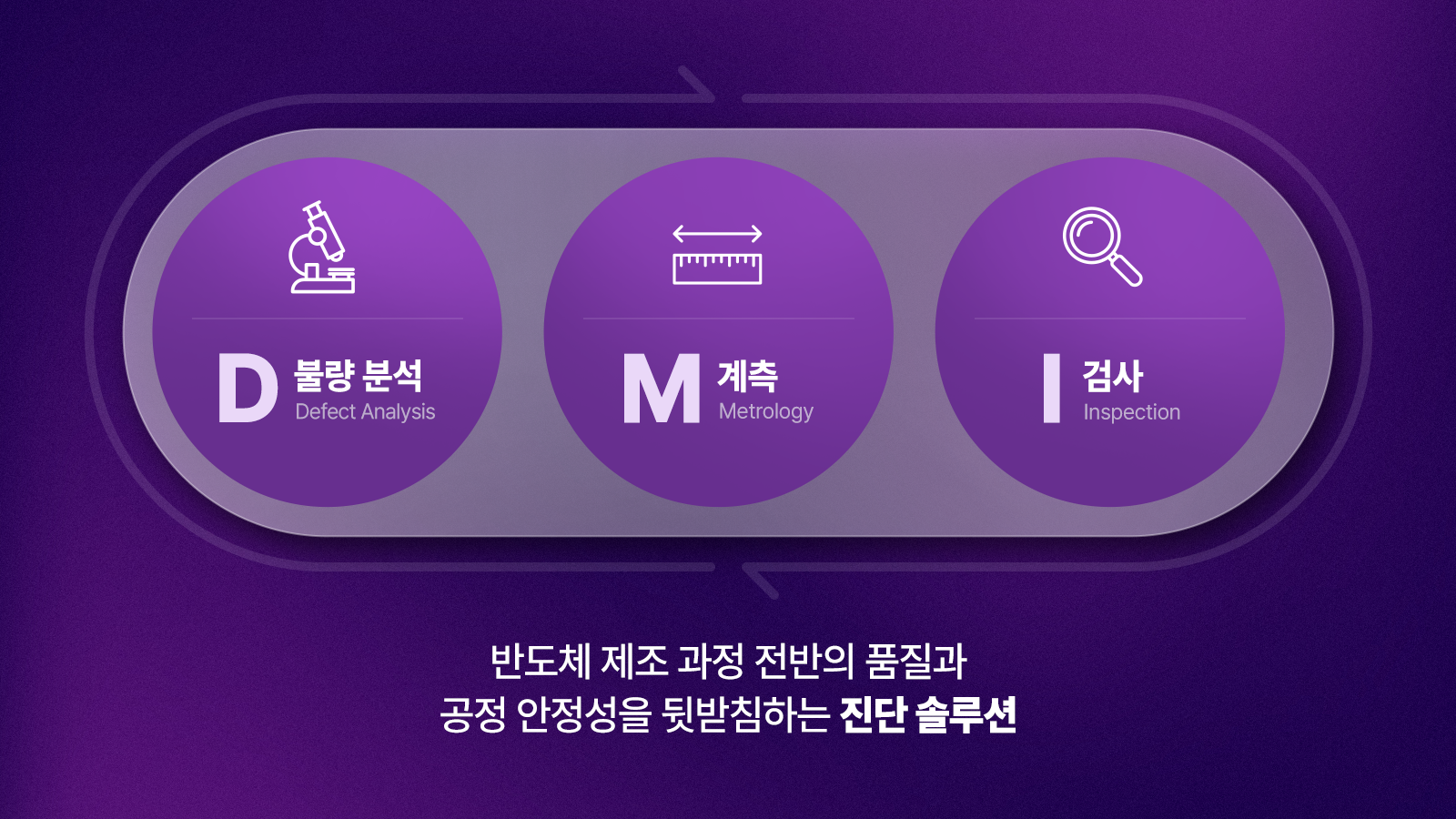

DMI는 각 단계의 전문 기술이 유기적으로 결합하여 공정의 완성도를 높인다.

Defect Analysis (불량 분석): 근본 원인 규명
검사와 계측을 통해 포착된 이상 징후의 ‘원인’을 규명하는 단계다. 불량의 성분과 발생 메커니즘을 물리적·화학적 방식으로 정밀 분석하여, 어떤 공정 단계에서 문제가 시작되었는지 역추적한다. 이는 단순한 진단을 넘어 공정 개선을 위한 직접적인 해답을 제공한다.

Metrology (계측): 회로 정밀도 검증
반도체 회로가 설계 도면대로 구현되었는지 수치로 검증한다. 회로 선폭 및 두께, 수직 적층 시의 정렬 상태 등을 나노 단위로 측정하여, 공정이 허용 오차 범위 내에서 안정적으로 운영되고 있는지 데이터로 증명한다.

Inspection (검사): 결함의 조기 발견
웨이퍼 표면이나 패턴에 존재하는 미세한 이물질(Particle), 스크래치, 회로 단절 등의 결함을 공정 단계마다 스크리닝한다. 광학 및 전자현미경 장비를 활용해 수많은 칩 중에서 어디에 문제가 있는지를 빠르게 찾아내는 첫 번째 방어선이다.

이 세 과정은 서로 독립된 업무가 아니라, 진단 데이터를 유기적으로 연계하는 하나의 시스템으로 작동한다. 검사와 계측을 통해 웨이퍼 상의 이상 징후와 오차를 교차 검증하고, 이를 바탕으로 불량 분석을 진행해 근본 원인을 파악하는 구조다. 이렇게 도출된 데이터는 유관 부서에 즉각 공유되어 수율 저하를 막는 핵심 지표로 활용된다.

DMI는 반도체 제조 전반의 품질과 공정 안정성을 뒷받침하는 기반기술의 핵심 업무다. 완벽한 반도체를 향한 기반기술의 노력이 담긴 DMI. DMI에 대한 대학생 앰버서더들의 쉽고 명쾌한 설명은 아래 ‘하이피디아’ 숏폼 영상에서 확인할 수 있다.
